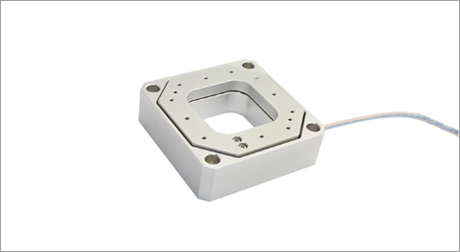

N12系列壓電掃描臺為1~3維并聯式平移掃描臺，臺體中心方形通孔，內部采用無摩擦的柔性鉸鏈導向機構，采用有限元仿真分析優化結構，具有超高的導向精度、高剛性、大負載、無磨損等特點，平臺內可選擇配置高性能傳感器進行全閉環反饋，實現滿行程0.04%的重復定位精度。 N12.XYZ三維XYZ軸壓電掃描臺中心具有通孔，zui大掃描范圍可達110μm，閉環掃描臺精度更高，直線運動無偏航。產品廣泛應用于表面測量、顯微成像等應用領域。 特性 • 三維XYZ向運動，zui大行程110μm/軸 • zui大承載0.5kg • 開/閉環可選 • 臺體中心方形通孔，尺寸為45×45mm • 閉環重復定位精度高 外觀形狀 | 產品運動示意圖 | 臺體采用放大機構設計，運動行程范圍大 |
|
|
|
小體積、大位移、中心通孔 | 頻率負載曲線 | 閉環傳感定位精度高 | N12系列納米定位臺體積非常小巧，位移可達110μm。*的平行運動學設計原理，使得N12.XYZ壓電平臺可以實現XYZ軸高速精密運動。這款產品的應用非常廣泛，從光學研究到工業化 OEM系統等。 該系列壓電掃描臺的通光孔為45×45mm。高剛度以及優異的直線性使其成為光學、激光領域納米級精密定位應用。 |
| N12系列壓電掃描臺配置高分辨率傳感器，對位置實時檢測并反饋到壓電控制器，控制器通過PID算法調整電壓修正位移，從而實現高精度定位。 N12.XYZ壓電掃描臺配套芯明天E72系列模塊化控制器應用于光學顯微成像，實現XYZ軸精密掃描。
|
平穩和精確的掃描圓形驅動 | 精準圓形驅動控制，可以通過精切定位XY平臺的每一軸，采用正弦波90°相差輸入，也可以通過PID修正位移進行調整，根據頻率幅值以及負載使得驅動控制平穩精確。 |
|
應用 • 圖像處理與穩定 • 精密定位 •光學捕獲 • 掃描顯微 • 干涉/計量 • 半導體測試 • 表面檢測 • 光學計量 • 光學顯微成像 • SPM掃描顯微鏡 • 掩模/晶圓定位 • 生物技術 • 表面結構分析 N12全系列產品：1~3維掃描臺 N12系列壓電掃描臺包含X、Z、XY、XZ、XYZ五種規格型號。
|
|
|
|
| N12.X一維 110μm運動范圍 | N12.Z一維 110/210/320μm運動范圍 | N12.XY二維 110μm/軸運動范圍 | N12.XZ二維 110μm/軸運動范圍 | N12.XYZ三維 110μm/軸運動范圍 |
|
